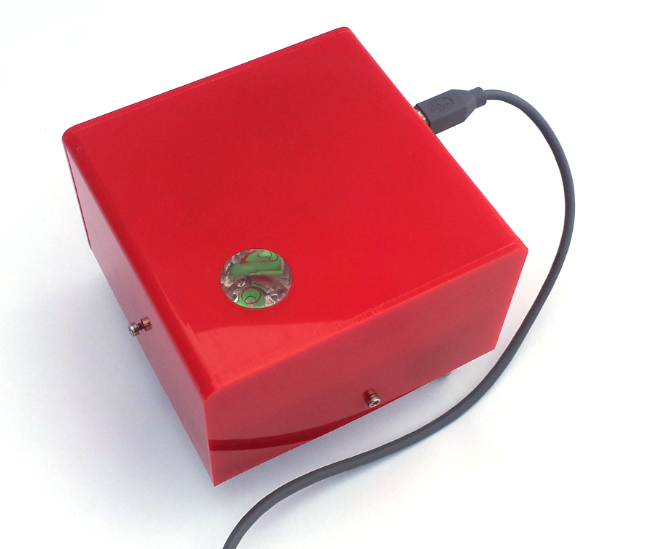

Acquisitore segnali sismici a bassa frequenza compresi tra gli 0,2 hz ed i 100 hz. I dati acquisiti, analizzati mediante software dedicati, permettono di stimare la frequenza di risonanza di terreni e ricostruirne la stratigrafia.
Risultati che affiancati ad altri permettono il completamento dello studio di un sito.

  Il GPAdigi24 non vuole essere lo strumento di misura che sostituisce gli strumenti professionali in commercio dedicati ad indagini geofisiche. Esso vuole essere uno strumento indicatore dedicato a tutti coloro che vogliono fare esperienza nel campo della
                                                      microsismica.

In breve vorrei descrivere: la struttura meccanica dello strumento, le caratteristiche elettriche, il software di acquisizione dedicato, alcune acquisizioni effettuate in siti già analizzati.

fig.1 Particolare foratura

La meccanica è composta da un blocco di alluminio, fig.1 con dimensioni di 120 x 120 x 40 millimetri ed un peso di circa 1800 gr..

Sui tre assi identificati come VERTICALE, NORD ed EST sono stati effettuati tre fori calibrati per ospitare tre geofoni da 4,5 HZ. vedi fig. 2 e fig.3.

Nella parte inferiore,ai vertici di un triangolo, sono stati effettuati tre fori filettati, dove sono avvitati tre piedini che servono sia da appoggio che da regolazione per la messa in bolla del supporto.

download : disegno meccanico supporto

fig.3 geofoni da 4,5 hz

fig. 2 data sheet geofono 4,5 hz

download: datasheet geoofoni SS4.5N curve di risposta geofono SS4.5N

fig. 4 Particolare presa USB

Caratteristiche tecniche

Alimentazione: 5 Volt da USB

Canali : 3

Filtro ingresso : nessuno

Risoluzione : 24 bit

Range di misura: +/- 1250 mv

Tensione di riferimento: 2500 mV +/- 2 mV

Rumore : +/- 5 microVolt picco picco

Freq. camp.: programmabile da 1 a 400 hz

                                                                Range di frequenza pratico da 0.2 a 60 hz

fig. 5  Kit smontato GPAdigi24

       Ampiezza del segnale: tipico 20 microVolt – 500 milliVolt

       Sensore: Velocimetro con frequenza naturale da 4,5 Hz

Software di acquisizione

Il software di acquisizione permette di generare un file di tipo .saf da elaborare con opportuni software . Il programma prima di avviare l'acquisizione richiede di inserire alcuni parametri: la porta seriale per prima cosa, la località dell'acquisizione, il tempo dell'acquisizione espresso in minuti e la freq. di campionamento dopodiché avvia l'acquisizione alla fine del tempo impostato genera il file .saf e lo memorizza in una cartella denominata report nella root principale.

Una particolarità è che se per qualsiasi motivo si interrompe l'acquisizione e non si riesce a generare il file .saf, i dati acquisiti fino a quel momento possono essere recuperati.

Per una demo potete accedere ai seguenti link:
